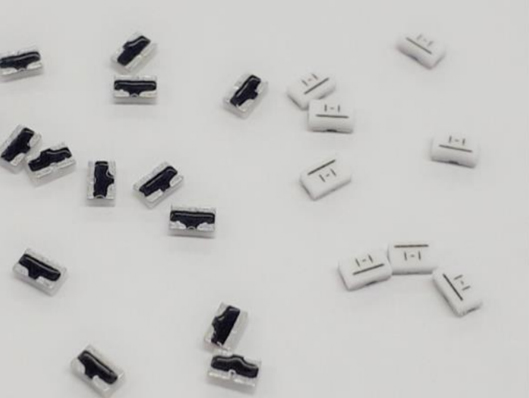

温度補正減衰器

概略

・抵抗とNTCサーミスタを組み合わせた温度補正を特長とした減衰器（アッテネータ）です。

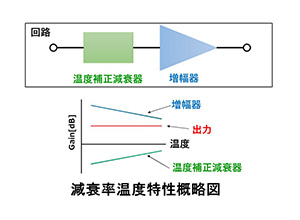

・周辺温度によって減衰量が変化し、GaAsアンプ（増幅器）との組み合わせで安定した出力が得られることができます。

特長

・当社チップサーミスタと同様に、さまざまな温度特性の要望に対応することが出来ます。

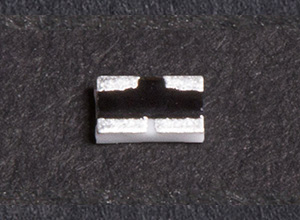

・アルミナ基板上に抵抗膜とサーミスタ膜を形成しガラスで保護した構造の為、高い機械強度を提供します。
・低背構造により小型化に寄与できます。

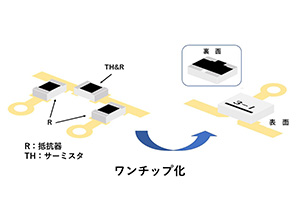

・チップ内に抵抗体とサーミスタを形成し、従来は3つ必要だった抵抗器をワンチップにできます。
・ワンチップ化のため寄生LやCの影響が小さく、個別で実装するより減衰特性がきれいに得られます。
・回路タイプはPタイプ（π型）仕様です。
・広い周波数域DC~6GHｚで対応し、減衰量に合わせたラインアップを提供しています。

用途・適用分野

・用途：携帯電話基地局、無線操縦機器、アンテナ、ブースター、増幅器、送受信機、TVなど
・適用分野：通信機器関連、5G通信、移動通信システムなど
