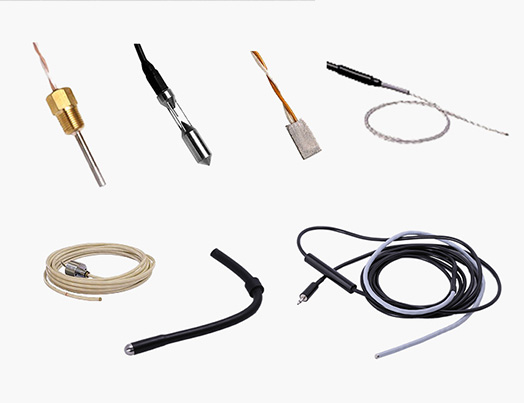

温度計測機器用サーミスタセンサ
概要
特長
・自社生産だからできる、品質保証体制
用途
・医療
・車載機器
・研究/開発
■種類と性能
サーミスタはセラミックス半導体で、厳密にいえば素子ひとつひとつの特性が異なります。この素子の特性を一定の規格に均質化して互換性を付与する方法は、サーミスタ自体で互換性を得る方式とサーミスタに抵抗体又はROMを組み合わせて互換性を得る方式とがあります。
●素子互換
抵抗を付加することなく互換性が得られます。サーミスタ定数Bがそのまま温度係数となるため、温度に対して大きな抵抗変化率を持っています。
●合成抵抗式
抵抗を付加して互換性を持たせたもので、素子互換式より抵抗変化率は小さくなりますが、広い温度幅で高い互換精度が得られます。温度－抵抗特性の直線性が比較的得やすいことも特長です。
●ROM互換式
サーミスタ抵抗値を測定して、そのサーミスタ固有の定数を決定し、それをROMに入力する事によりサーミスタの誤差を極めて小さくすることができるので、高精度測定が可能になります。
-

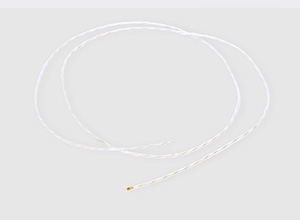

防水・耐薬品用微細・微小温度測定用サーミスタセンサ（-XK型）
概略
・FEP電線の先端にサーミスタを溶融封入して、外径1φに仕上げた極細センサです。
・防水構造で耐薬品性に優れ、物体の内部、表面温度測定に適しています。
・外径寸法：φ1mmｘ500mm（変更可能）
特長
・熱時定数が小さく微細・微小の温度測定に適しています。
・センサ素材がフッ素系樹脂の為、耐薬品性・耐熱性に優れています。
・センサ全体がフレキシブルな構造で、湾曲した部分やパイプ内部などの測定に適しています。
用途
・クリーンルーム、クリーンチャンバーおよび半導体製造装置の温度測定
・ラジエータ等熱交換器の放熱試験時の温度測定
・プローブ顕微鏡および分析機器の試料・セル内の温度測定
・水や油のかかる場所や液中の温度測定
・機械、金属製品などの表面温度の測定
・腐食性溶液や海水の温度測定

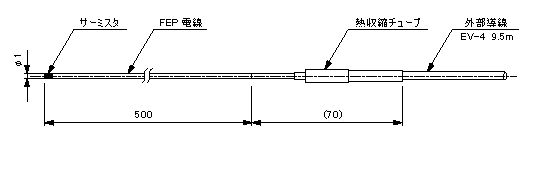

形式 ：SXK-67
図番 ：T53159
防水型・耐薬品用
微小・微細温度測定用センサ全体がフレキシブルで、耐薬品性に優れています。
使用できるサーミスタは THR C のみで、温度範囲は0～50℃です。
時定数 撹拌水中0.7～0.8秒。

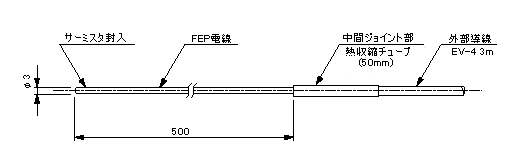

形式 ：BXK-67
図番 ：T52806
防水型・耐薬品用センサ自身がフレキシブルな構造で、湾曲した部分やパイプ内部などの測定に適しています。
センサの素材がフッ素樹脂のため、耐薬品性、耐熱性に優れています。
※FEP電線の長さ、外部導線種類、長さの変更が可能です。 -
-
表面温度測定用サーミスタセンサ（-ＹＥ型）
概要
・小型銅ブロックの中にサーミスタを封入してあり、物体の表面温度の測定に使用します。
・小さいものや、狭い場所での物体の表面温度測定に適しています（但し、防水性なし）。
特長
・フレキシブルな構造です。
用途
・機械、金属製品などの表面温度の測定

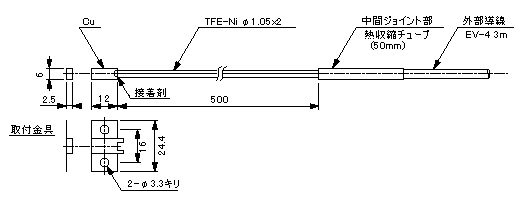

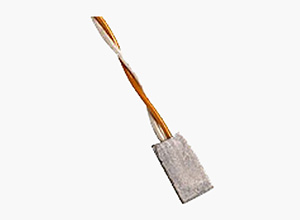

形式 ：BYE-64
図番 ：T52807
表面温度測定用
小型のため、被測温体が小さいものや、狭い場所での測定に適しています。
特に平面物体の測定に適しています。
時定数 ：金属表面 2～3秒
※外部導線種類、長さの変更が可能です。
-
-

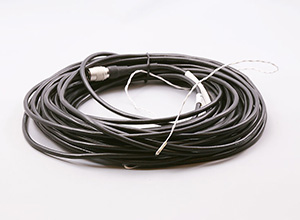

水中温度測定用サーミスタセンサ（-ＸＷ型）
概要
・防水構造のサーミスタセンサの保護管に重りの機能を付加したものです。
・リード線の線長は標準30m、特別注文で最大600mまで製作が可能です。
特長
・センサの材質はステンレス製で耐食性に優れています。
・リード線取出し口はグランドパッキン方式の防水構造です。
用途
・海水、深井戸、ダムなどの水中や底の温度測定

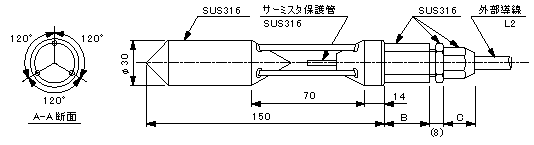

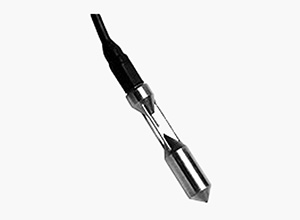

形式 ：TXW-46
図番 ：T52832
水中温度測定用
沿岸海域の海水、湖沼、河川、水路、井戸水、地下水、ダム、温排水、温泉などの温度調査や、水温分布測定および水温管理用として使用します。
センサの材質はステンレス製で、耐食性に優れています。
グランドパッキング方式の防水型です。
時定数 ：撹拌水中 ２～３秒
外部導線 L2mm PNCT-6 Si-6 Si-8
注1) 外部導線、 Ｌ２ の寸法を指定してください。
2) L2 は 1m 刻みにて製作致します。（最長 30 m）
3) Bは外部導線がPNCT-6,Si-6の時 30、CはPNCT-6,Si-6の時 20
Bは外部導線がPNCT-6,Si-6の時 38、CはPNCT-6,Si-6の時 26となります。 -
-

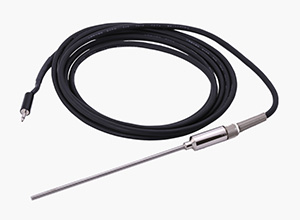

金属保護管型サーミスタセンサ（-ＸＡ型）
概要
・金属保護管にサーミスタ素子を封入したセンサです。
特長
・保護管の長さ、太さ、形状等が選択できます。
・耐薬品性を向上させるため、保護管はステンレス製で製作が可能です。
・御用途に応じて、ねじ固定型やグランド防水処理型も製作が可能です。
用途
・配管やタンク内の水や油の温度測定

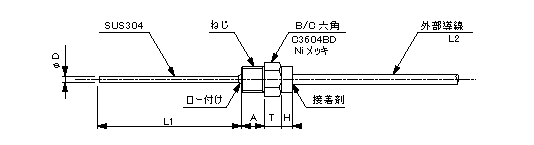

形式 ：TXA-14
図番 ：T52814
防水型
配管部などにねじ込んで内部の温度を測るため、測定位置との距離が正確に算出できます。
注 1) φD, L1, 外部導線, L2 の寸法を指定してください。
2) φD = 6.0 の場合、PT1/8，MB，M10 ねじの対応は不可となります。
3) φD = 2.3 にて L1 が 200mm 以上の場合、取り扱いに注意してください。
φD L1mm ねじ A T H B/C 外部導線 L2mm 2.3 20 PT1/8 10 8 12 14/16.2 EV-4 3.2 50 PT1/4 12 8 12 17/19.6 EVS-4 4.0 100 PT3/8 15 12 5 22/25.4 TFE-Cu 6.0 150 PT1/2 20 13 5 27/31.2 PNCT-6 200 PT3/4 20 15 5 30/34.6 Si-6 250 M8x1.25 10 8 12 14/16.2 300 M10x1.25 10 8 12 14/16.2 M10x1.5 10 8 12 14/16.2 M16x1.5 16 12 5 22/25.4

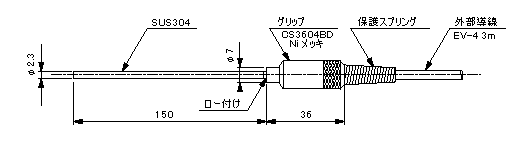

形式 ：BXA-33
図番 ：T52800
ハンディタイプ
先端を密封した金属の保護管にサーミスタが封入してあり、物体の内部、液体または気体等に使用します。
保護管径が細いので高感度です。
保護管長さ、太さ、外部導線種類、長さの変更が可能です。
-
-
気体温度測定用サーミスタセンサ（-ＺＬ型）
概要
サーミスタを露出したセンサで、応答性が速いため気体（非引火性・非爆発性）の温度測定に適しています。
特長
・サーミスタが露出しており高感度です。
・フレキシブルな構造です。
用途
・室内・室外の温度測定
・気体の温度測定

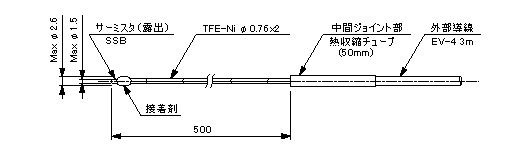

形式 ：BZL-64
図番 ：T52810
気体温度測定用
保護パイプでカバーせず、サーミスタを露出したまま使用します。
気体、表面温度の測定で非常に高感度であることを必要とする際使用します。
（但し、防水性はありません）
サーミスタが露出しており、非常に高感度です。
フレキシブルな構造で、屈曲した部分や湾曲した部分の測定にも適しています。
※外部導線種類、長さの変更が可能です
-
